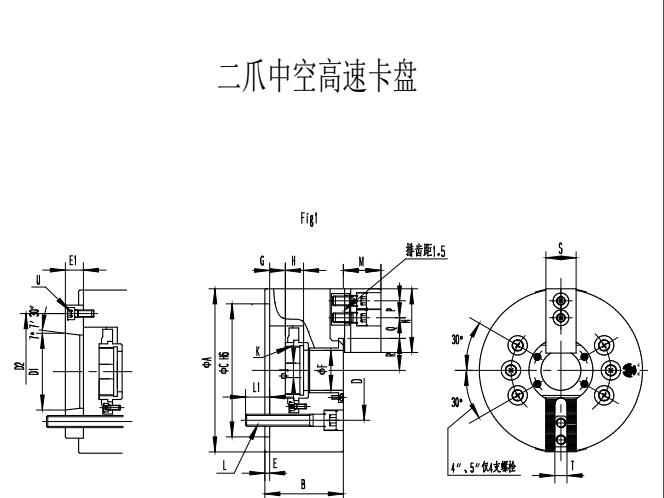

规格

型号

A

B

C

D

D1

D2

E

E1

F

Gmax

Gmin

H

J

X2-4

110

59

85

70.60

ˉ

ˉ

4

ˉ

26

3.5

-6.5

17.5

12

X2-5

135

60

110

82.55

63.513

96

4

15

33

1

-9

20

12

X2-6

168

81

140

104.78

82.563

116

5

15

45

11

-1

19

20

X2-8

210

91

170

133.35

106.375

150

5

17

52

14.5

-1.5

20.5

30

X2-10

254

100

220

171.45

139.719

190

5

18

75

8.5

-10.5

25

45

  X2-12

304

110

220

171.45

139.719

190

6

18

91

8

-15

28

50

X2-15

381

133

300

235.0

196.869

260

6

22

120

11

-12

39

60

   规格

型号

Kmax

L

L1

M

N

P

Qmax

Qmin

Rmax

Rmin

S

T

U

X2-4

M32*1.5

4-M10

16

24

52

14

11.3

6.8

23

20.3

25

10

-

X2-5

M40*1.5

4-M10

15

31

62

14

19.8

7.8

26.5

23.8

25

10

3-M6

X2-6

M55*2

6-M10

16

37

73

20

22.8

9.3

32

29.3

31

12

3-M6

X2-8

M60*2

6-M12

20

38

95

25

29.8

14.8

38.7

35

35

14

3-M6

X2-10

M85*2

6-M16

22

43

110

30

33.8

14.3

51

46.6

40

16

3-M8

  X2-12

M100*2

6-M16

23

51

130

30

45.8

15.8

61.3

56

50

21

3-M8

X2-15

M130*2

6-M20

30

63

165

43

47.3

18.2

80

74.7

62

25.5/22

3-M10

规格

型号

楔心行程

(mm)

爪行程直径

（mm）

最大容许推力)

(kgf

最大夹持力

 (kgf)

最大使用油压力

（kgf/㎡）

最高转速

（r.p.m）

重量

（kg）

惯性矩

kg.㎡

软适油缸

外径夹持范围

（mm）

X2-4

10

5.4

940

1930

16

8000

3.8

0.01

428

Φ7-Φ110

X2-5

10

5.4

1190

2400

20

7000

7.3

0.02

536

Φ12-Φ135

X2-6

12

5.5

1470

3870

19

6000

13.3

0.06

646

Φ15-Φ168

X2-8

16

7.4

2360

5840

19

5000

22.4

0.17

852

Φ13-Φ210

X2-10

19

8.8

2900

7540

18

4200

39.0

0.31

1075

Φ31-Φ254

X2-12

23

10.6

3740

9780

18

3300

62.7

0.70

1291

Φ34-Φ304

X2-15

23

10.6

4790

12200

17

2500

112.0

2.34

1512

Φ50-Φ381
