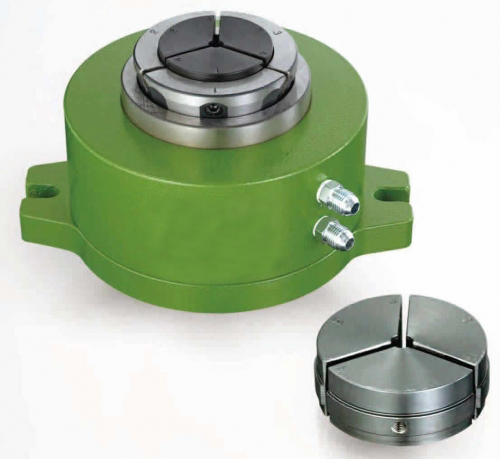

固定型副爪油压夹头
    发布时间: 2016-11-11 09:17

产品特色

适用于钻床、攻牙机及複合机、中心加工机、多站加工机


固定型副爪油压夹头

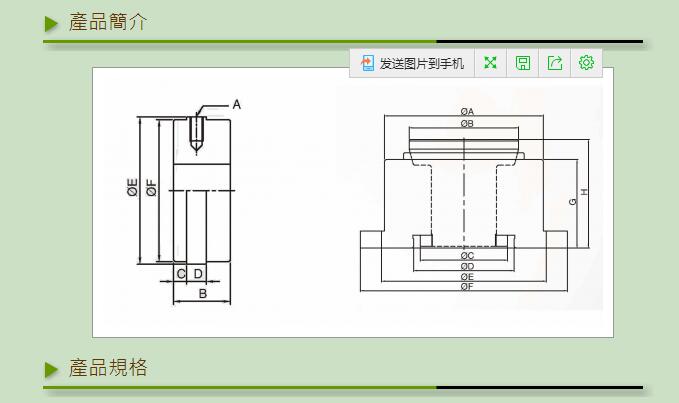

型號 A B C D E F G H
MHF-135 267 188 179 188 284 328 115.5 153.5
MHF-120 234 168 158 160 240.5 290 107 135
MHF-90 214 136 132.5 133 248 288 97 135.5
MHF-70 198 137 109 125 205 258 110 135
MHF-40 178 95 89 110 183 236 91 122
MHF-25 123 68 68 80 128 170 86 100
型號 極限壓力 中空孔徑 最大握徑 重量
MHF-135 25kg/cm² Ø135mm Ø135mm 38kg
MHF-120 25kg/cm² Ø120mm Ø120mm 35kg
MHF-90 25kg/cm² Ø95mm Ø90mm 30kg
MHF-70 25kg/cm² Ø68mm Ø90mm 22kg
MHF-40 25kg/cm² Ø46mm Ø50mm 16.5kg
MHF-25 25kg/cm² Ø26mm Ø32mm 8kg
型號 A B C D E F
M-135 M8xP1.2.5x4 36 11 12 157.5 155
M-120 M6xP1.0x4 32 9 9 143 140
M-90 M6xP1.0x3 26 6 9 107.5 105
M-70 M6xP1.0x3 26 6 9 107.5 105
M-40 M6xP1.0x3 26 6 9 67.5 65
M-25 M5xP0.8x3 19 4 7 47.5 45
